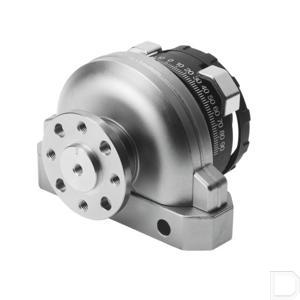

Zwenkaandrijving DSRL-16-180-P-FW

Merk Festo  |  Artikelnummer: DSRL16180PFW

Specificaties

Aansluiting E1 M5
Omgevingstemperatuur bereik -10°C <> +60°C
Omgevingstemperatuur -10 + 60ºC
Montagepositie willekeurig
Demping P: elastische dempingsringen/-platen aan beide zijden
Demping hoek 2,1
Ontwerp structuur Roterende vaan
Hartafstand, montageboringen (mm) 46
Hartafstand, montageboringen, flens (mm) 28
EAN code 4052568114077
Festo artikelnr. 30655
Fabrikant productnaam DSRL-16-180-P-FW
Materiaal Huis : Zink gegoten ; Aandrijfas : Staal vernikkeld ; Zwenkvleugel : Kunststof ; Schakelnokken : Gesinterd staal, vernikkeld ; Afdekkap : Kunststof; Afdichtingen : Perbunan ;
Materiaal aandrijfas Staal<br>Vernikkeld
Materiaal afdichtingen NBR
Max. toelaatbare axiaallast (N) 30
Max. toelaatbare radiaallast (N) 75
Wijze van bediening double-acting
Montage with through hole
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:-:-]
OEM nummer DSRL-16-180-P-FW
Eenheid Per stuk
Zuigerstang diameter (mm) 38
Pneumatische aansluiting M5
Positie detectie Nee
Product gewicht 300
Rotatiehoek aanpassing 0 - 180 deg
Maat 16
Hoekverdraaiing (°) 184
Hoekinstelling van / tot (°) 0 - 180
Theoretisch koppel bij 6 bar (Nm) 2
Draaimoment bij 6 bar (NM) 2
Totale hoogte (mm) 56,5
Totale lengte (mm) 64,7
Totale breedte (mm) 78
Gewicht (g) 300
Werkdruk (bar) 2 - 8 bar
Werkdruk min. max. (bar) 2…8
Voordelen:
Brede keuze aan accessoires en bevestigingsbeugels
Instelbare draaihoek
Bestaat uit:
- Wordt geleverd zonder accessoires of bevestigingsbeugels
Details:
- De instelbare stopinrichting bevindt zich aan de buitenkant van de cilinder
- Optredende krachten worden door deze stopblokken opgevangen
- De buffering in de eindposities bestaat uit flexibele plastic plaatjes
Eigenschappen:
- Huis: Zink gegoten
- Aandrijfas: Staal vernikkeld
- Zwenkvleugel: Kunststof
- Schakelnokken: Gesinterd staal, vernikkeld
- Afdekkap: Kunststof
- Afdichtingen: Perbunan
