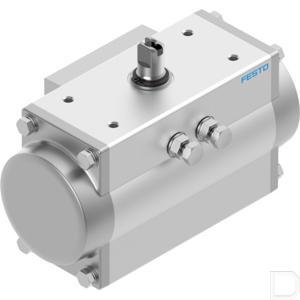

Zwenkaandrijving DFPD-20-RP-90-RS60-F05-R3-EP

Productdocumentatie

Bekijk de varianten

Specificaties

Omgevingstemperatuur bereik -20°C <> +80°C

ATEX-categorie Stof II 2D

ATEX-categorie Gas II 2G

Aansluiting 1/8"

Aansluiting voor klepstandsteller en positiesensor conform de norm VDI/VDE 3845 size AA 1

EAN code 4052568287870

Eindpositie instelbereik bij 0° -5 - 5 deg

Eindpositie instelbereik bij 90° -5 - 5 deg

Bescherming tegen ontploffing Stof c 105°C X

Bescherming tegen ontploffing Gas c T4 X

Explosiebestendige omgevingstemperatuur -20°C <= Ta <= +80°C

Festo artikelnr. 8048017

Inbouwaansluiting conform standaard ISO 5211

Flensgat patroon F04; F05

Materiaal nok Stainless steel casting

Materiaal nr. cover EN AC-46100-D

Materiaal nr. behuizing EN AW-6063-T6

Materiaal nr. stang 1.4305

Materiaal nr. nok 1.4308

Materiaal nr. zuigerstang EN AC-46100-D

Materiaal nr. subbasis EN AW-6063-T6

Materiaal nr. schroef 1.4301

Materiaal lager POM

Materiaal cover Gegoten aluminium; gecoat

Materiaal afdichtingen NBR

Materiaal as High alloy steel, non-corrosive

Materiaal veer Verenstaal

Materiaal onderlaag Wrought Aluminium alloy; Anodised

Materiaal behuizing Smeedaluminiumlegering; Geanodiseerd

Wijze van bediening single-acting

Nominale werkdruk (bar) 6

Opmerking over het koppel Het bedrijfskoppel van de aandrijving mag, afhankelijk van de grootte van de montageflens en van de koppeling, niet groter zijn dan het maximaal toelaatbare koppel volgens ISO 5211.

Opmerking over het besturings- en stuurmedium Pressure dew point 10°C below ambient temperature/temperature of medium; Lubricated operation possible (subsequently required for further operation)

OEM nummer DFPD-20-RP-90-RS60-F05-R3-EP

Aantal per verpakking 1

Eenheid Per stuk

Pneumatische aansluiting G1/8; NPT1/8-27

Positie detectie Optisch

Product gewicht 1.419

Materiaal schroef High alloy steel, non-corrosive

Aansluiting as V11

Aansluitdiepte (mm) 13,2

Grootte van aandrijving 20

Veerretourkoppel met 0°-zwenkhoek (Nm) 7,2

Hoekinstelling van / tot (°) 90

Koppel bij nominale werkdruk met 90°-zwenkhoek (Nm) 5,8

Koppel bij nominale werkdruk en draaihoek van 0° (Nm) 12,9

Ventiel aansluiting volgens norm VDI/VDE 3845 (NAMUR)

Werkdruk (bar) 2 - 8 bar

Zwenkaandrijving DFPD

Productomschrijving: - De serie DFPD beschikt over een tandheugel-rondselcombinatie met een constant draaimomentverloop over het gehele zwenkbereik. Met de zwenkaandrijvingen DFPD automatiseert u vlinderkleppen, kogelkranen en luchtkleppen optimaal.

Kenmerken: - Constant draaimoment over het volledige draaihoekbereik van 90°; - Uitvoering met zwenkhoek 120°, 135°, 180° voor de bouwgroottes 40, 120, 240, 480, dubbelwerkend; - Aansluiting van armaturen aan weerskanten conform ISO 5211; - Gatenbeeld voor montage conform VDI/VDE 3845; - Robuuste, stootbestendige en eenvoudig te reinigen aluminium behuizing; - Lange levensduur, geringe slijtage; - Duurzaam dankzij langere levenscyclus vanwege vereenvoudigde repareerbaarheid; - Verhoogde corrosiebescherming
