Luchtverbruik bij 6 bar (L/cyclus)
7,8
Omgevingstemperatuur bereik
-20°C <> +80°C
ATEX-categorie Stof
II 2D
ATEX-categorie Gas
II 2G
Aansluiting
1/4"
Aansluiting voor klepstandsteller en positiesensor conform de norm
VDI/VDE 3845 size AA 1
EAN code
4052568287948
Eindpositie instelbereik bij 0°
-5 - 5 deg
Eindpositie instelbereik bij 90°
-5 - 5 deg
Bescherming tegen ontploffing Stof
c 105°C X
Bescherming tegen ontploffing Gas
c T4 X
Explosiebestendige omgevingstemperatuur
-20°C <= Ta <= +80°C
Festo artikelnr.
8048128
Inbouwaansluiting conform standaard
ISO 5211
Flensgat patroon
F0507
Materiaal nok
Stainless steel casting
Materiaal nr. cover
EN AC-46100-D
Materiaal nr. behuizing
EN AW-6063-T6
Materiaal nr. stang
1.4305
Materiaal nr. nok
1.4308
Materiaal nr. zuigerstang
EN AC-46100-D
Materiaal nr. subbasis
EN AW-6063-T6
Materiaal nr. schroef
1.4301
Materiaal lager
POM
Materiaal cover
Gegoten aluminium; gecoat
Materiaal afdichtingen
NBR
Materiaal as
High alloy steel, non-corrosive
Materiaal veer
Verenstaal
Materiaal onderlaag
Wrought Aluminium alloy; Anodised
Materiaal behuizing
Smeedaluminiumlegering; Geanodiseerd
Wijze van bediening
double-acting
Nominale werkdruk (bar)
5,5
Opmerking over het koppel
Het bedrijfskoppel van de aandrijving mag, afhankelijk van de grootte van de montageflens en van de koppeling, niet groter zijn dan het maximaal toelaatbare koppel volgens ISO 5211.
Opmerking over het besturings- en stuurmedium
Pressure dew point 10°C below ambient temperature/temperature of medium; Lubricated operation possible (subsequently required for further operation)

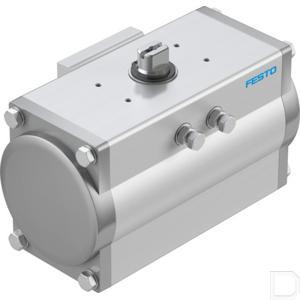

OEM nummer
DFPD-120-RP-90-RD-F0507-R3-EP
Aantal per verpakking
1
Eenheid
Per stuk
Pneumatische aansluiting
G1/4; NPT1/4-18
Positie detectie
Optisch
Product gewicht
4.872
Materiaal schroef
High alloy steel, non-corrosive
Aansluiting as
V17
Aansluitdiepte (mm)
19,3
Grootte van aandrijving
120
Hoekinstelling van / tot (°)
90
Koppel bij nominale werkdruk met 90°-zwenkhoek (Nm)
117,4
Koppel bij nominale werkdruk en draaihoek van 0° (Nm)
117,4
Ventiel aansluiting volgens norm
VDI/VDE 3845 (NAMUR)
Werkdruk (bar)
2 - 8 bar
