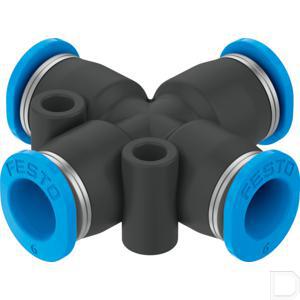

X-insteekkoppeling QSMX-6

Specificaties

Omgevingstemperatuur bereik -10°C <> +80°C

Montagepositie willekeurig

Ontgrendelring kleur Blauw

Aansluiting D1 6

Verpakkingsgrootte 10

Ontwerp structuur Push/pull principe

EAN code 4052568034382

Festo artikelnr. 153380

Slangdiameter grootste (mm) 6

Slangdiameter kleinste (mm) 6

Materiaal slangklemsegment Hooggelegeerd staal, niet corrosief

Lengte L1 (mm) 31

Fabrikant productnaam QSMX-6

Materiaal Kunststof

Materiaal buisafdichting NBR

Materiaal behuizing PBT

Materiaal opmerking RoHS conform

Nominale afmeting (mm) 3,3

Norm Germanischer Lloyd

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk

Aantal uitgangen 3

Aantal toevoerleidingen 1

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:-:-]

Werkdruk totale temperatuur (bar) -0,95 - 6 bar

OEM nummer QSMX-6

Eenheid Per stuk

Pneumatische aansluitpoort 1 voor slang buitendiameter 6 mm

Pneumatische aansluitpoort 2 Voor slangen met een buitendiameter van 6mm

Product gewicht 5

Materiaal borgring POM

Maat Mini

Temperatuurbereik (°C) -10°C <> +80°C

Temperatuurafhankelijke werkdruk (bar) -0,95 - 14 bar

Toepassingsgebied:: - Miniatuur push-in koppelingen ideaal bij een beperkte inbouwruimte; - Voor toepasssingen bij temperaturen tot 80°C en drukbereik tot 14 bar; - Toepasbaar op PAN,PEN,PUN,PUN-H en PUN-E slangen
