Nauwkeurigheid FS
3 %FS
Luchttoevoertijd bij nominale werkdruk (sec.)
0,2
Omgevingstemperatuur bereik
0°C <> +50°C
Montagepositie
willekeurig
Karakteristieke spoeldata
24 V DC: Laag-vermogen fase 0.3 W, Hoog-vermogen fase 2.55 W
Aansluiting
QS-8
Mate van verontreiniging
3
Ontwerp demper
open
Ontwerp structuur
Modulair
Display
4 posities alfanumeriek<br>achtergrondverlicht LCD-display
Inschakelduur
100%
EAN code
4052568285678
Kenmerk van de uitwerper
Hoog vacuüm<br>Norm
Elektrische aansluiting
Stekker; M12; 5-polig
Festo artikelnr.
8037696
Filterfijnheid (µm)
40
Rasterdimensie
20
Hysterese instelbereik (bar)
-0,9 - 0 bar
Isolatiespanning (V)
50
Geïntegreerde functie
Uitwerpimpulsventiel, elektrisch<br>Debietregelventiel<br>Inschakelventiel, elektrisch<br>Filter<br>Luchtspaarfunctie, elektrisch<br>Terugslagventiel<br>Geluiddemper open<br>Vacuümschakelaar
Vereist datageheugen voor IO-link (kb)
0,5
IO-Link apparaat-ID
0x00003E
IO-Link functie klassen
Binaire gegevenskanalen (BDC)<br>Procesgegevens variabel (PDV)<br>Identificatie<br>diagnose<br> Teach kanaal
IO-Link minimale cyclustijd
3,5 ms
IO-Link poort type
A
IO-Link procesdata-inhoud IN
14 bit PDV (pressure reading)<br>2 bit BDC (pressure monitoring)
IO-Link procesdata-inhoud UIT
1 bit (vacuum ON/OFF)<br>1 bit (ejector pulse)
IO-Link procesdatabreedte IN
2 Byte
IO-Link procesdatabreedte UIT
1 Byte
IO-Link profiel
Smart sensor profile
IO-Link protocol
Device V 1.1
Noodhandbediening
Duwen; Aanvullend via bedieningsknoppen
Materiaal verzamelsproeier
POM
Materiaal krimpverbinders
Messing<br>Verguld
Materiaal sproeier
Gesmeed aluminium legering
Materiaal toetsenbord
TPE-U
Materiaal pinnen
Staal
Materiaal stekkerbehuizing
Messing <br> Vernikkeld
Materiaal demper
Gesmeed aluminiumlegering <br> PU-schuim
Materiaal kijkvenster
PA
Materiaal filter
Gaas <br> PA <br> Gesinterd staal
Materiaal fitting
Vernikkeld messing
Materiaal afdichtingen
NBR
Materiaal behuizing
Aluminium spuitgietwerk; PA-versterkt
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. uitgangsstroom (mA)
100
Max. aanzuigsnelheid t.o.v. de atmosfeer
50,5 l/min
Max. aanhaalmoment (Nm)
0,8 Nm met binnendraad<br>2,5 Nm met vrije opening
Max. vacuüm
93 %
Gemeten variabele
Relatieve druk
Meetprincipe
piëzoresistent
Gemiddelde temperatuur (°C)
0°C <> + 50°C
Montage
with through hole; with internal (female) thread; with accessories
Geluidsniveau bij nominale werkdruk
77 dB(A)
Nominale werkdruk (bar)
6
Nominale grootte Laval sproeier (mm)
1,4
Norm
RCM Mark
Opmerking over het besturings- en stuurmedium
Lubricated operation not possible
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Werkingsstatus weergave
Optisch
Werkspanning DC
20,4 - 27,6 V
OEM nummer

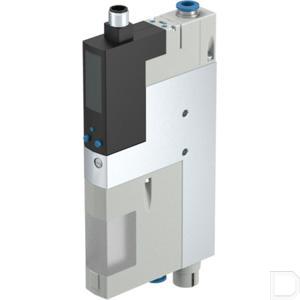

OVEM-14-H-B-QO-CE-N-LK
Overbelasting weerstandsvermogen
Beschikbaar
Eenheid
Per stuk
Pneumatische aansluitpoort 1
QS-8
Pneumatische aansluitpoort 3
QS-8
Ompool beveiliging
Voor alle elektrische aansluitingen
Drukmeting
-1 - 0 bar
Product gewicht
380
Bescherming tegen manipulatie
Elektronische vergrendeling
Beschermingsklasse
IP65
Beschermingsgraad (IP)
IP65
Protocol
IO-Link
Materiaal stelschroef
Staal
Relatieve luchtvochtigheid
5 - 85 %
Rest stroom
0,1 mA
Veiligheidsklasse
III
Materiaal schroef
Staal
Setting options
IO-Link<br>Via display and buttons
Kortsluiting sterkte
Ja
Standaard schakelingang
IEC 61131-2
Spanningssterkte (kV)
0,8
Uitgang schakelaar
2xPNP
Schakelfunctie
Venstercomparator<br>Drempelwaardecomparator
Reproduceerbaarheid schakelpunt FS
0,6 %
Schakelstand indicator
LCD
Instelbereik drempelwaarde
-0,999 - 0 bar
Eenheden die kunnen worden weergegeven
bar
Vacuumaansluiting
QS-8
Ventiel functie
gesloten
Spanningsverlies
<= 1,8 V
Gewicht (g)
380
Werkdruk (bar)
2 - 8 bar
