Nauwkeurigheid FS
0,5 %FS
Luchttoevoertijd bij nominale werkdruk (sec.)
0,2
Omgevingstemperatuur bereik
0°C <> +50°C
Montagepositie
willekeurig
CE keurmerk
volgens EU-EMV-richtlijn
Karakteristieke spoeldata
24 V DC: Laag-vermogen fase 0.3 W, Hoog-vermogen fase 2.55 W
Aansluiting
QS-8
Mate van verontreiniging
3
Ontwerp demper
open
Ontwerp structuur
Modulair
Display
LED
Inschakelduur
100%
EAN code
4052568178253
Kenmerk van de uitwerper
Hoog vacuüm<br>Norm
Elektrische aansluiting
Stekker; M12; 5-polig
Festo artikelnr.
540023
Filterfijnheid (µm)
40
Rasterdimensie
20
Hysterese
0,02 bar
Stationair stroom
< 80 mA
Inductief veiligheidsschakeling
Adapted to MZ-, MY-, ME coils
Input circuit
PNP (positive-switching)
Isolatiespanning (V)
50
Geïntegreerde functie
Uitwerpimpulsventiel, elektrisch<br>Debietregelventiel<br>Inschakelventiel, elektrisch<br>Filter<br>Terugslagventiel<br>Geluiddemper, open<br>Vacuümschakelaar
Noodhandbediening
Indrukken
Materiaal verzamelsproeier
POM
Materiaal filterbehuizing
PA-versterkt
Materiaal krimpverbinders
Messing<br>Verguld
Materiaal sproeier
Gesmeed aluminium legering
Materiaal toetsenbord
PA-versterkt
Materiaal pinnen
Staal
Materiaal stekkerbehuizing
Messing <br> Vernikkeld
Materiaal demper
Gesmeed aluminiumlegering <br> PU-schuim
Materiaal filter
Gaas <br> PA <br> Gesinterd staal
Materiaal fitting
Vernikkeld messing
Materiaal afdichtingen
NBR
Materiaal behuizing
Aluminium spuitgietwerk; PA-versterkt
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. uitgangsstroom (mA)
100
Max. aanzuigsnelheid t.o.v. de atmosfeer
19,5 l/min
Max. aanhaalmoment (Nm)
0,8 Nm met binnendraad<br>2,5 Nm met vrije opening
Max. vacuüm
93 %
Gemeten variabele
Relatieve druk
Meetprincipe
piëzoresistent
Gemiddelde temperatuur (°C)
0°C <> + 50°C
Montage
with through hole; with internal (female) thread; with accessories
Geluidsniveau bij nominale werkdruk
73 dB(A)
Nominale werkdruk (bar)
6
Nominale grootte Laval sproeier (mm)
0,95
Norm
RCM Mark; c UL us - Listed (OL)
Opmerking over het besturings- en stuurmedium
Geoliede werking niet mogelijk
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Werkingsstatus weergave
Optisch
Werkspanning DC
20,4 - 27,6 V

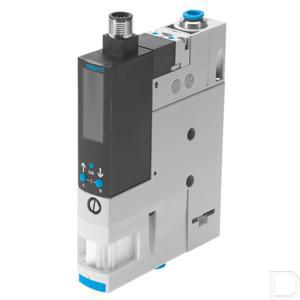

OEM nummer
OVEM-10-H-B-QO-CE-N-1P
Overbelasting weerstandsvermogen
Beschikbaar
Eenheid
Per stuk
Pneumatische aansluitpoort 1
QS-8
Pneumatische aansluitpoort 3
Integrated silencer
Ompool beveiliging
Voor alle elektrische aansluitingen
Drukmeting
-1 - 0 bar
Product gewicht
321
Beschermingsklasse
IP65
Beschermingsgraad (IP)
IP65
Materiaal stelschroef
Staal
Relatieve luchtvochtigheid
5 - 85 %
Rest stroom
0,1 mA
Veiligheidsklasse
III
Materiaal schroef
Staal
Setting options
Teach-In
Kortsluiting sterkte
Ja
Standaard schakelingang
IEC 61131-2
Spanningssterkte (kV)
0,8
Uitgang schakelaar
PNP
Schakelfunctie
DrempelwaardecomparatorDrempelwaarde met vaste hysterese
Reproduceerbaarheid schakelpunt FS
0,6 %
Schakelstand indicator
LED
Instelbereik drempelwaarde
-1 - 0 bar
Vacuumaansluiting
QS-8
Ventiel functie
gesloten
Spanningsverlies
<= 1,5 V
Gewicht (g)
321
Werkdruk (bar)
2 - 8 bar
