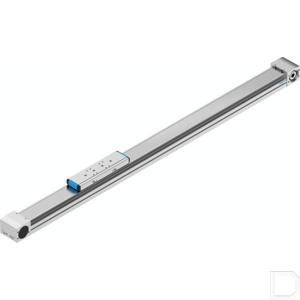

Tandriemas ELGA-TB-KF-80-1000-0H

Merk Festo  |  Artikelnummer: ELGATBKF8010000H

Specificaties

Extra schuifgewicht (kg) 1,53
Extra gewicht per 10 mm slag (g) 51
Omgevingstemperatuur bereik -10°C <> +60°C
Traagheidsmoment 2e graad ly 257,18E+03 mm4
Traagheidsmoment 2e graad lz 913,66E+03 mm4
Montagepositie willekeurig
Basisgewicht voor 0 mm slag (g) 4,7
Ontwerp structuur Elektromechanische lineaire as; Met tandriem
Inschakelduur 100%
EAN code 4052568286620
Effectieve diameter van het aandrijfrondsel (mm) 39,79
Constante invoer (mm/u) 125
Festo artikelnr. 8041862
Geleiding Kogelomloopspil
Smeerinterval afstand afhankelijk 1000 km
Massatraagheidsmoment JH per meter slag 0,93 kgcm2
Massatraagheidsmoment JL per kg werklast 3,96 kgcm2
Massatraagheidsmoment JO 9,82 kgcm2
Massatraagheidsmoment JW voor extra slede 7,61 kgcm2
Materiaal behuizingsstrip Roestvrij stalen strip
Materiaal aandrijfeenheid cover Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal geleiderail Roestvast staal
Materiaal profiel Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal katrollen Hooggelegeerd staal, roestvast
Materiaal schuifeenheid Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal schuifeenheid geleiding Staal
Materiaal tandriem polychloropreen met glasvezel en nylon coating
Materiaal tandriemspaninrichting Roestvrijstalen gietwerk
Materiaal opmerking Bevat LABS-stoffen ; Voldoet aan RoHS
Max. kracht Fy (N) 2.500
Max. kracht Fz (N) 3.050
Max. acceleratie (m/s2) 50
Max. aandrijfmoment (Nm) 15,92
Max. voederkracht Fx (N) 800
Max. weerstand tegen stationair draaien (N) 50,3
Max. snelheid (m/sec.) 5
Max. koppel Mx (Nm) 36
Max. koppel My (Nm) 228
Max. koppel Mz (Nm) 228
Meetmethode: verplaatsingsencoder Incrementeel
Motortype Stappenmotor; Servomotor
Aandrijfmoment bij onbelast bedrijf (Nm) 1
OEM nummer ELGA-TB-KF-80-1000-0H
Eenheid Per stuk
Beschermingsklasse IP40
Beschermingsgraad (IP) IP40
Herhalingsnauwkeurigheid ±0,08 mm
Maat 80
Gewicht slede (kg) 1,53
Slagreserve (mm) 0
Tandriemsteek (mm) 5
Tandriem rek 0,168 %
Torsie traagheidsmoment (It) 159,25E+03 mm4
Werkslag (mm) 1000 mm

ELGA-TB-KF-80-1000-0H tandwielas

E-mail ons feedback over dit product.
btw
€ 2161,82 excl. btw
€ 2615,80 incl. btw
€ 2161,82 excl. btw
€ 2615,80 incl. btw
Controleer voorraad
Levertijd onbekend
