Extra schuifgewicht (kg)
0,74
Extra gewicht per 10 mm slag (g)
39
Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad ly
146,05E+03 mm4
Traagheidsmoment 2e graad lz
459,29E+03 mm4
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
2,97

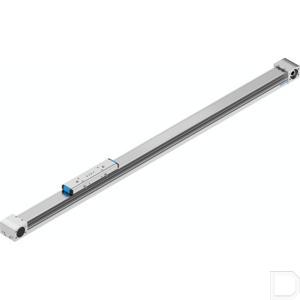

Ontwerp structuur
Elektromechanische lineaire as; Met tandriem
Inschakelduur
100%
EAN code
4052568286569
Effectieve diameter van het aandrijfrondsel (mm)
28,65
Constante invoer (mm/u)
90
Festo artikelnr.
8041856
Geleiding
Kogelomloopspil
Smeerinterval afstand afhankelijk
1000 km
Massatraagheidsmoment JH per meter slag
0,19 kgcm2
Massatraagheidsmoment JL per kg werklast
2,05 kgcm2
Massatraagheidsmoment JO
2,43 kgcm2
Massatraagheidsmoment JW voor extra slede
1,86 kgcm2
Materiaal behuizingsstrip
Roestvrij stalen strip
Materiaal aandrijfeenheid cover
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal geleiderail
Roestvast staal
Materiaal profiel
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal katrollen
Hooggelegeerd staal, roestvast
Materiaal schuifeenheid
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal tandriem
polychloropreen met glasvezel en nylon coating
Materiaal tandriemspaninrichting
Roestvrijstalen gietwerk
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. kracht Fy (N)
1.500
Max. kracht Fz (N)
1.850
Max. acceleratie (m/s2)
50
Max. aandrijfmoment (Nm)
5,02
Max. voederkracht Fx (N)
350
Max. weerstand tegen stationair draaien (N)
41,9
Max. snelheid (m/sec.)
5
Max. koppel Mx (Nm)
16
Max. koppel My (Nm)
132
Max. koppel Mz (Nm)
132
Meetmethode: verplaatsingsencoder
Incrementeel
Motortype
Stappenmotor; Servomotor
Aandrijfmoment bij onbelast bedrijf (Nm)
0,6
OEM nummer
ELGA-TB-KF-70-1000-0H
Eenheid
Per stuk
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,08 mm
Maat
70
Gewicht slede (kg)
0,74
Slagreserve (mm)
0
Tandriemsteek (mm)
3
Tandriem rek
0,213 %
Torsie traagheidsmoment (It)
103,88E+03 mm4
Werkslag (mm)
1000 mm
