Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
844,00E+03 mm4
Traagheidsmoment 2e graad ly
1.160,00E+03 mm4
Montagepositie
willekeurig

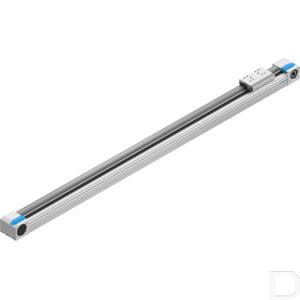

Ontwerp structuur
Elektromechanische lineaire as; Met tandriem
Inschakelduur
100%
EAN code
4052568268206
Effectieve diameter van het aandrijfrondsel (mm)
28,65
Constante invoer (mm/u)
90
Festo artikelnr.
3013359
Geleiding
Kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
0,19 kgcm2
Massatraagheidsmoment JL per kg werklast
2,05 kgcm2
Materiaal aandrijfeenheid cover
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal driver
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal eindkap
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal katrollen
Hoog gelegeerd staal, roestvrij
Materiaal schuifeenheid
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal tandriem
polychloroprene with glass cord and nylon coating
Materiaal tandriemspaninrichting
Stainless steel casting
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. kracht Fy (N)
3.050
Max. kracht Fz (N)
3.050
Max. acceleratie (m/s2)
50
Max. voederkracht Fx (N)
350
Max. weerstand tegen stationair draaien (N)
28
Max. snelheid (m/sec.)
5
Max. koppel Mx (Nm)
36
Motortype
Stappenmotor; Servomotor
OEM nummer
EGC-80-1200-TB-KF-0H-GK
Eenheid
Per stuk
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,08 mm
Maat
80
Slagreserve (mm)
0
Tandriemsteek (mm)
3
Tandriem rek
0,24 %
Torsie traagheidsmoment (It)
551,00E+03 mm4
Werkslag (mm)
1200 mm
