Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
395,00E+03 mm4
Traagheidsmoment 2e graad ly
577,00E+03 mm4
Montagepositie
willekeurig
Ontwerp structuur

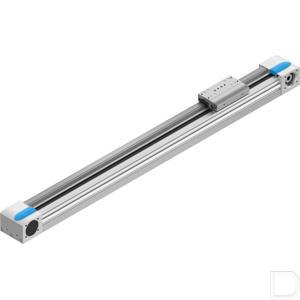

Elektromechanische lineaire as; Met tandriem
Inschakelduur
100%
EAN code
4052568268121
Effectieve diameter van het aandrijfrondsel (mm)
24,83
Constante invoer (mm/u)
78
Festo artikelnr.
3012495
Geleiding
Kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
0,11 kgcm2
Massatraagheidsmoment JL per kg werklast
1,54 kgcm2
Materiaal aandrijfeenheid cover
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal driver
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal eindkap
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal katrollen
Hoog gelegeerd staal, roestvrij
Materiaal schuifeenheid
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal tandriem
polychloroprene with glass cord and nylon coating
Materiaal tandriemspaninrichting
Nickel plated
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. kracht Fy (N)
1.850
Max. kracht Fz (N)
1.850
Max. acceleratie (m/s2)
50
Max. voederkracht Fx (N)
100
Max. weerstand tegen stationair draaien (N)
14,5
Max. snelheid (m/sec.)
5
Max. koppel Mx (Nm)
16
Motortype
Stappenmotor; Servomotor
OEM nummer
EGC-70-600-TB-KF-0H-GK
Eenheid
Per stuk
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,08 mm
Maat
70
Slagreserve (mm)
0
Tandriemsteek (mm)
3
Tandriem rek
0,08 %
Torsie traagheidsmoment (It)
240,00E+03 mm4
Werkslag (mm)
600 mm
