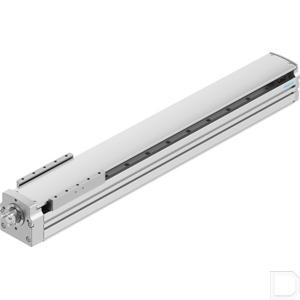

Spindelas ELGT-BS-90-550-10P

Bekijk de varianten

Specificaties

Extra schuifgewicht (kg) 1,416

Extra gewicht per 10 mm slag (g) 104

Omgevingstemperatuur bereik 0°C <> +50°C

Montagepositie Willekeurig

Basisgewicht voor 0 mm slag (g) 4.380

Inschakelduur 100%

EAN code 4052568554811

Festo artikelnr. 8124411

Slagenergie (J) 2

Massatraagheidsmoment JH per meter slag 34.53

Massatraagheidsmoment JL per kg werklast 2.53

Massatraagheidsmoment JO 12.52

Massatraagheidsmoment JW voor extra slede 3.58

Materiaal eindkap Gegoten aluminium, gelakt

Materiaal geleiderail Staal

Materiaal profiel Geanodiseerde legering van gesmeed aluminium

Materiaal schuifeenheid Geanodiseerde legering van gesmeed aluminium

Materiaal schuifeenheid geleiding Staal

Materiaal spindel Staal

Materiaal spindelmoer Staal

Materiaal cover Gegoten aluminium, gelakt

Materiaal opmerking Bevat verfbevochtigende schadelijke stoffen, RoHS-conform, Metalen met koper, zink of nikkel als hoofdbestanddeel zijn uitgesloten van gebruik.

Max. voederkracht Fx (N) 1.054

Max. snelheid (m/sec.) 0,5

Max. koppel Mx (Nm) 65

Max. koppel My (Nm) 51

Max. koppel Mz (Nm) 51

Bewegende massa 1628g

OEM nummer ELGT-BS-90-550-10P

Eenheid Per stuk

Positie detectie Ja

Beschermingsgraad (IP) IP20

Herhalingsnauwkeurigheid +/- 0.02mm

Omwentelingen max. per minuut 3.000

Maat 90

Spindel diameter (mm) 16

Spindel spil (mm) 10

Slaglengte 550

Spindelas ELGT-BS

Productomschrijving: - Compacte en voordelige spindelas met geïntegreerde dubbele geleiding voor 2D- en 3D-vrijdragende as-systemen in de elektronica-industrie, bij desktoptoepassingen en in de batterijproductie.

Productdetails: - Hoge belastbaarheid en stijfheid door dubbelwerkende geleiding; - Compacte bouwvorm; - Met kogelomloopspindel; - Optimale verhouding van bouwruimte t.o.v. werkruimte door geoptimaliseerde asconstructie; - Eenvoudige integratie van motoren met montagekits; - Geoptimaliseerd voor het gebruik in de elektronica- en automobielindustrie
