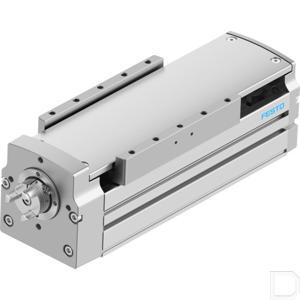

Spindelas ELGT-BS-90-50-20P

Bekijk de varianten

Specificaties

Omgevingstemperatuur bereik 0°C <> +50°C

Montagepositie Willekeurig

Inschakelduur 100%

EAN code 4052568554880

Festo artikelnr. 8124418

Slagenergie (J) 2

Massatraagheidsmoment JH per meter slag 25.22

Massatraagheidsmoment JL per kg werklast 10.13

Massatraagheidsmoment JO 22.91

Massatraagheidsmoment JW voor extra slede 14.35

Materiaal eindkap Gegoten aluminium, gelakt

Materiaal geleiderail Staal

Materiaal profiel Geanodiseerde legering van gesmeed aluminium

Materiaal schuifeenheid Geanodiseerde legering van gesmeed aluminium

Materiaal schuifeenheid geleiding Staal

Materiaal spindel Staal

Materiaal spindelmoer Staal

Materiaal cover Gegoten aluminium, gelakt

Materiaal opmerking Bevat verfbevochtigende schadelijke stoffen, RoHS-conform, Metalen met koper, zink of nikkel als hoofdbestanddeel zijn uitgesloten van gebruik.

Max. voederkracht Fx (N) 810

Max. snelheid (m/sec.) 1

Max. koppel Mx (Nm) 65

Max. koppel My (Nm) 51

Max. koppel Mz (Nm) 51

Bewegende massa 1645g

OEM nummer ELGT-BS-90-50-20P

Eenheid Per stuk

Positie detectie Ja

Beschermingsgraad (IP) IP20

Herhalingsnauwkeurigheid +/- 0.02mm

Omwentelingen max. per minuut 3.000

Maat 90

Spindel diameter (mm) 15

Spindel spil (mm) 20

Slaglengte 50

Spindelas ELGT-BS

Productomschrijving: - Compacte en voordelige spindelas met geïntegreerde dubbele geleiding voor 2D- en 3D-vrijdragende as-systemen in de elektronica-industrie, bij desktoptoepassingen en in de batterijproductie.

Productdetails: - Hoge belastbaarheid en stijfheid door dubbelwerkende geleiding; - Compacte bouwvorm; - Met kogelomloopspindel; - Optimale verhouding van bouwruimte t.o.v. werkruimte door geoptimaliseerde asconstructie; - Eenvoudige integratie van motoren met montagekits; - Geoptimaliseerd voor het gebruik in de elektronica- en automobielindustrie
