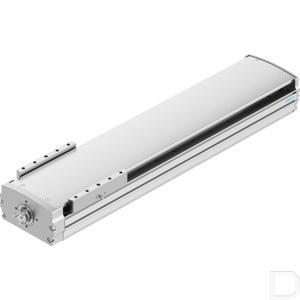

Spindelas ELGT-BS-160-550-20P

Bekijk de varianten

Specificaties

Omgevingstemperatuur bereik 0°C <> +50°C

Montagepositie Willekeurig

Inschakelduur 100%

EAN code 4052568555504

Festo artikelnr. 8124531

Slagenergie (J) 2

Massatraagheidsmoment JH per meter slag 80.9

Massatraagheidsmoment JL per kg werklast 10.13

Massatraagheidsmoment JO 63.42

Massatraagheidsmoment JW voor extra slede 32.84

Materiaal eindkap Gegoten aluminium, gelakt

Materiaal geleiderail Staal

Materiaal profiel Geanodiseerde legering van gesmeed aluminium

Materiaal schuifeenheid Geanodiseerde legering van gesmeed aluminium

Materiaal schuifeenheid geleiding Staal

Materiaal spindel Staal

Materiaal spindelmoer Staal

Materiaal cover Gegoten aluminium, gelakt

Materiaal opmerking Bevat verfbevochtigende schadelijke stoffen, RoHS-conform, Metalen met koper, zink of nikkel als hoofdbestanddeel zijn uitgesloten van gebruik.

Max. voederkracht Fx (N) 1.045

Max. snelheid (m/sec.) 1

Max. koppel Mx (Nm) 600

Max. koppel My (Nm) 560

Max. koppel Mz (Nm) 560

Bewegende massa 3842g

OEM nummer ELGT-BS-160-550-20P

Eenheid Per stuk

Positie detectie Ja

Beschermingsgraad (IP) IP20

Herhalingsnauwkeurigheid +/- 0.02mm

Omwentelingen max. per minuut 3.000

Maat 160

Spindel diameter (mm) 20

Spindel spil (mm) 20

Slaglengte 550

Spindelas ELGT-BS

Productomschrijving: - Compacte en voordelige spindelas met geïntegreerde dubbele geleiding voor 2D- en 3D-vrijdragende as-systemen in de elektronica-industrie, bij desktoptoepassingen en in de batterijproductie.

Productdetails: - Hoge belastbaarheid en stijfheid door dubbelwerkende geleiding; - Compacte bouwvorm; - Met kogelomloopspindel; - Optimale verhouding van bouwruimte t.o.v. werkruimte door geoptimaliseerde asconstructie; - Eenvoudige integratie van motoren met montagekits; - Geoptimaliseerd voor het gebruik in de elektronica- en automobielindustrie
