Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
419,00E+03 mm4
Traagheidsmoment 2e graad ly
578,00E+03 mm4
Montagepositie
Willekeurig
CE keurmerk
Willekeurig
Ontwerp structuur

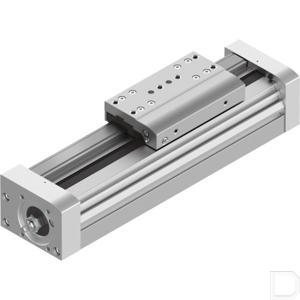

Elektromechanische lineaire as ; met recirculerende kogelomloopspil
Inschakelduur
100%
EAN code
4052568268282
Constante invoer (mm/u)
10
Festo artikelnr.
3013388
Geleiding
Recirculerende kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
0,142 kgcm2
Materiaal aandrijfeenheid cover
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal driver
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal eindkap
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal opmerking
RoHS conform
Max. kracht Fy (N)
1.850
Max. kracht Fz (N)
1.850
Max. radiale kracht op aandrijfas (N)
220
Max. acceleratie (m/s2)
15
Max. voederkracht Fx (N)
300
Max. snelheid (m/sec.)
0,75
Max. koppel Mx (Nm)
16
Motortype
Stappenmotor; Servomotor
OEM nummer
EGC-70-100-BS-10P-KF-0H-ML-GK
Eenheid
Per stuk
Beschermingsklasse
IP40
Herhalingsnauwkeurigheid
±0,02 mm
Maat
70
Spindel diameter (mm)
12
Spindel spil (mm)
10
Spindel type
Kogelomloopspil
Slagreserve (mm)
0
Torsie traagheidsmoment (It)
88,00E+03 mm4
Werkslag (mm)
100 mm
