Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
5.010,00E+03 mm4
Traagheidsmoment 2e graad ly
5.820,00E+03 mm4
Montagepositie
Willekeurig
CE keurmerk
Willekeurig
Ontwerp structuur

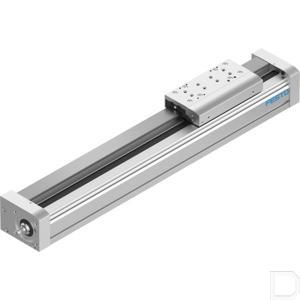

Elektromechanische lineaire as ; met recirculerende kogelomloopspil
Inschakelduur
100%
EAN code
4052568268596
Constante invoer (mm/u)
25
Festo artikelnr.
3013582
Geleiding
Recirculerende kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
2,756 kgcm2
Materiaal aandrijfeenheid cover
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal driver
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal eindkap
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal opmerking
RoHS conform
Max. kracht Fy (N)
6.890
Max. kracht Fz (N)
6.890
Max. radiale kracht op aandrijfas (N)
500
Max. acceleratie (m/s2)
15
Max. voederkracht Fx (N)
1.300
Max. snelheid (m/sec.)
1,875
Max. koppel Mx (Nm)
144
Motortype
Stappenmotor; Servomotor
OEM nummer
EGC-120-500-BS-25P-KF-0H-ML-GK
Eenheid
Per stuk
Beschermingsklasse
IP40
Herhalingsnauwkeurigheid
±0,02 mm
Maat
120
Spindel diameter (mm)
25
Spindel spil (mm)
25
Spindel type
Kogelomloopspil
Slagreserve (mm)
0
Torsie traagheidsmoment (It)
1.430,00E+03 mm4
Werkslag (mm)
500 mm
