Omgevingstemperatuur bereik
-25°C <> +70°C
Omgevingstemperatuur met flexibele kabel
-20 - 70 °C
Analoge output
4 - 20 mA
Montagepositie
willekeurig
Kabel attribuut
Kabelrups + robot
Kabellengte (m)
0,3
Kabelmantel kleur
grijs
CE keurmerk
volgens EU-EMV-richtlijn
Richting verbindingsuitgang
in de lengte
Model
voor T-gleuf
EAN code
4052568238117
Elektrische aansluiting
Kabel met stekker ; M8 ; 4-pins ; Schroefdraad draaibaar
Festo artikelnr.
1531269
IO-Link communicatiewijze
COM3 (230,4 kBaud)
IO-Link functie klassen
Binair gegevenskanaal (BDC)<br>Process Data Variable (PDV)<br>Identificatie<br>Diagnose<br>Teach channel
IO-Link minimale cyclustijd
1 ms
IO-Link poort type
A
IO-Link procesdata-inhoud IN
12 bit PDV (positiemeetwaarde)<br>4 bit BDC (positiebewaking)
IO-Link procesdatabreedte IN
2 Byte
IO-Link profiel
Smart sensor profile
IO-Link protocol
Device V 1.1
IO-Link SIO-modus ondersteuning
ja
Materiaal folie
Polyester
Materiaal krimpverbinders
Koperlegering, Verguld
Materiaal kabelmantels
TPE-U(PUR)
Materiaal borgmoer
Messing vernikkeld
Materiaal behuizing
Messing vernikkeld; PA-versterkt; Polyester; Hooggelegeerd staal, roestvast
Materiaal opmerking
RoHS conform; Halogeenvrij
Max. contactbelasting DC
2,7 W
Max. belastingweerstand stroomuitgang (Ohm)
500
Max. uitgangsstroom (mA)
100
Max. schakelfrequentie (Hz)
1.000
Max. rijsnelheid
3 m/s
Gemeten variabele
Positie
Meetprincipe
magnetisch Hall
Montage
Vastgedraaid: Van bovenaf in de sleuf te plaatsen
Norm
RCM Mark; c UL us - Listed (OL)
Werkingsstatus weergave
LED Geel
Werkspanning DC
15 - 30 V
OEM nummer

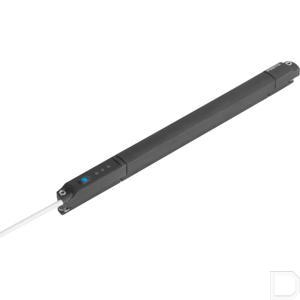

SDAT-MHS-M160-1L-SA-E-0.3-M8
Overbelasting weerstandsvermogen
Beschikbaar
Eenheid
Per stuk
Ompool beveiliging
Voor alle elektrische aansluitingen
Product gewicht
35
Beschermingsklasse
IP65; IP68
Beschermingsgraad (IP)
IP65; IP68
Protocol
I-Port, IO-Link
Gereed statusweergave
LED groen
Herhalingsnauwkeurigheid
0,1 mm
Rest rimpel
10 %
Detectiebereik
0 - 160 mm
Gevoeligheid spanning output
0,1 mA/mm
Setting options
IO-Link<br>Pushbutton
Kortsluiting sterkte
Ja
Bijzondere kenmerken
Oliebestendig
Statusweergave
LED rood
Uitgang schakelaar
PNP
Schakelfunctie
Normaal Open / Normaal Gesloten contact, omkeerbaar
Uitschakeltijd
< 2 ms
Inschakeltijd
< 2 ms
Testvoorwaarden van kabel
Buigsterkte volgens Festo-standaard <br> Kabelrups: 5 miljoen cycli, buigradius 28 mm <br> Torsiebestendigheid: > 300.000 cycli, ±270°/0,1 m
Bewegings resolutie
0,05 mm
Typische lineaire fout in ± mm
±0,25 mm
Spanningsverlies
2,5 V
Gewicht (g)
35
