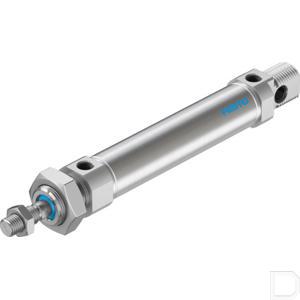

Normcilinder DSNU-25-80-P-A

Bekijk de varianten

Specificaties

Extra massafactor per 10 mm slag (g) 6

Extra gewicht per 10 mm slag (g) 11

Omgevingstemperatuur bereik -20°C <> +80°C ( standaard uitvoering )

Omgevingstemperatuur -20 + 80ºC ( standaard uitvoering )

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 238

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinderboring (mm) 25

Ontwerp structuur Zuiger; Zuigerstang; Cilindertrommel

EAN code 4052568003265

Festo artikelnr. 19222

Slagenergie (J) 0,3

Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm) 184

Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm) 177,2

Fabrikant productnaam DSNU-25-80-P-A

Materiaal cover Smeedaluminiumlegering; neutrale anodisatie

Materiaal cilinder vat High alloy steel, non-corrosive

Materiaal zuigerstang hooggelegeerd staal roestvrij

Materiaal afdichtingen NBR; TPE-U(PU)

Materiaal opmerking RoHS conform

Wijze van bediening double-acting

Montageboring, diameter onderzijde (mm) 8

Montagedraad cilinder BE M22x1,5

Montage Met accessoires

Bewegende massa met 0 mm slag (g) 71

Norm Germanischer Lloyd

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer DSNU-25-80-P-A

Buitendiameter (mm) 27

Eenheid Per stuk

Zuigerstang vierkant (mm) 10

Zuigerstang schroefdraad M10x1,25

Zuigerstang schroefdraadlengte (mm) 22

Schroefdraad zuiger Uitwendige schroefdraad

Pneumatische aansluiting G1/8

Positie detectie voor naderingsschakelaar

Norm CETOP RP 52 P; ISO 6432

Slaglengte 80

Theoretische kracht bij 6 bar, uitgaand (N) 295

Theoretische kracht bij 6 bar, ingaand (N) 247

Varianten Enkelzijdige zuigerstang

Werkdruk (bar) 1 - 10 bar

Werkdruk min. max. (bar) 1 - 10

DSNU-25-...-P-A vaste buffering en magneet

Toepassingsgebied:: - Voor kleine belastingen; - Lage snelheden

Voordelen:: - Geen instelling vereist; - Tijdsbesparend; - Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Technische informatie:: - Zuigerstang : Hoog-gelegeerd RVS; - Frontkap : Aluminium; - Cilinderbuis : Hoog-gelegeerd RVS; - Eindkap : Aluminium; - Afdichtingen : Polyurethaan, NBR; - Veer : Verenstaal
