Extra massafactor per 10 mm slag (g)
1
Extra gewicht per 10 mm slag (g)
2,7
Omgevingstemperatuur bereik
-20°C <> +80°C ( standaard uitvoering )
Omgevingstemperatuur
-20 + 80ºC ( standaard uitvoering )
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
37,3
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
10
Ontwerp structuur
Zuiger; Zuigerstang; Cilindertrommel
EAN code
4052568066956
Festo artikelnr.
19188
Slagenergie (J)
0,05
Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm)
164
Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm)
162

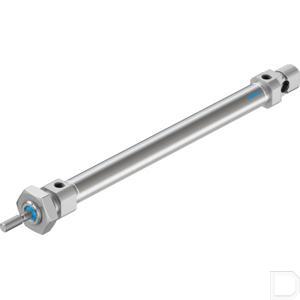

Fabrikant productnaam
DSNU-10-100-P-A
Materiaal cover
Smeedaluminiumlegering; neutrale anodisatie
Materiaal cilinder vat
High alloy steel, non-corrosive
Materiaal zuigerstang
hooggelegeerd staal roestvrij
Materiaal afdichtingen
NBR; TPE-U(PU)
Materiaal opmerking
RoHS conform
Wijze van bediening
double-acting
Montageboring, diameter onderzijde (mm)
4
Montagedraad cilinder BE
M12x1,25
Montage
with accessories
Bewegende massa met 0 mm slag (g)
8,5
Norm
Germanischer Lloyd
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
DSNU-10-100-P-A
Buitendiameter (mm)
15
Eenheid
Per stuk
Zuigerstang vierkant (mm)
4
Zuigerstang schroefdraad
M4
Zuigerstang schroefdraadlengte (mm)
12
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
M5
Positie detectie
voor naderingsschakelaar
Norm
CETOP RP 52 P; ISO 6432
Slaglengte
100
Theoretische kracht bij 6 bar, uitgaand (N)
47
Theoretische kracht bij 6 bar, ingaand (N)
40
Varianten
Enkelzijdige zuigerstang
Werkdruk (bar)
1,5 - 10 bar
Werkdruk min. max. (bar)
1 - 10
