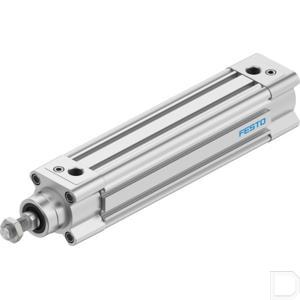

Normcilinder DSBC-40-150-D3-PPVA-N3

Specificaties

Extra massafactor per 10 mm slag (g) 16

Extra gewicht per 10 mm slag (g) 37

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 740

Boring (mm) 40

Aansluiting (BSP) 1/4"

Demping PPV: pneumatische demping aan beide zijden instelbaar

Lengte demping (mm) 19

Cilinderboring (mm) 40

Cilinder vierkant (mm) 54

Ontwerp structuur Zuiger; Zuigerstang; Profielloop

Hartafstand, montageboringen (mm) 38

EAN code 4052568273248

Festo artikelnr. 3660625

Slagenergie (J) 0,7

Materiaal cover Gegoten aluminium; gecoat

Materiaal cilinder vat Smeedaluminiumlegering; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PU)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Montage Optional; with internal (female) thread; with accessories

Bewegende massa met 0 mm slag (g) 205

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer DSBC-40-150-D3-PPVA-N3

Eenheid Per stuk

Zuigerstang diameter (mm) 16

Zuigerstang schroefdraad M12x1,25

Schroefdraad zuiger Uitwendige schroefdraad

Pneumatische aansluiting G1/4

Positie detectie voor naderingsschakelaar

Norm ISO 15552

Slaglengte 150

Varianten Enkelzijdige zuigerstang

Werkdruk (bar) 0,6 - 12 bar

Productomschrijving: - Normgebaseerde profielcilinder conform ISO 15552 met groot aantal verschillende bevestigingen.

Productdetails: - ISO 15552 (ISO 6431, VDMA 24562); - Zelfinstellende pneumatische eindpositiedemping bespaart tijd bij de inbedrijfstelling en past zich optimaal aan veranderingen in belasting en snelheid aan; - Standaardprofiel met twee sensorgroeven; - Breed variantenaanbod voor individuele toepassingen; - Omvangrijk toebehoren voor de bevestiging in vrijwel iedere montagesituatie; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
