Extra massafactor per 10 mm slag (g)
39
Extra gewicht per 10 mm slag (g)
101
Omgevingstemperatuur bereik
-20°C <> +80°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
3.665
Boring (mm)
100
Aansluiting (BSP)
1/2"
Demping
PPS: Zelfinstellende pneumatische eindpositiedemping
Lengte demping (mm)
31
Cilinderboring (mm)
100
Cilinder vierkant (mm)
110
Ontwerp structuur
Zuiger; Zuigerstang; Profielloop
Hartafstand, montageboringen (mm)
89
EAN code
4052568232443
Festo artikelnr.
1384892
Slagenergie (J)
2,5
Fabrikant productnaam

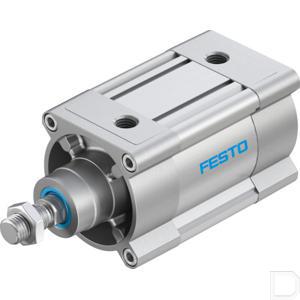

DSBC-100-50-PPSA-N3
Materiaal cover
Gegoten aluminium; gecoat
Materiaal cilinder vat
Smeedaluminiumlegering; Glad geanodiseerd
Materiaal zuigerstang
hooggelegeerd staal
Materiaal afdichtingen
TPE-U(PU)
Materiaal opmerking
RoHS conform
Wijze van bediening
Dubbelwerkend
Montage
Optional; with internal (female) thread; with accessories
Bewegende massa met 0 mm slag (g)
1.000
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
DSBC-100-50-PPSA-N3
Eenheid
Per stuk
Zuigerstang diameter (mm)
25
Zuigerstang schroefdraad
M20x1,5
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
G1/2
Positie detectie
voor naderingsschakelaar
Norm
ISO 15552
Slaglengte
50
Totale lengte zonder schroefdraad zuiger (mm)
187,5
Varianten
Enkelzijdige zuigerstang
Werkdruk (bar)
0,4 - 12 bar
