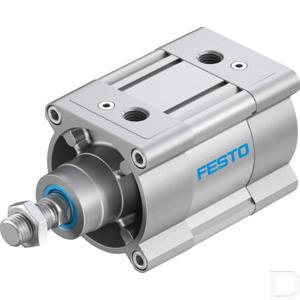

Normcilinder DSBC-100-25-PPVA-N3

Merk Festo  |  Artikelnummer: DSBC10025PPVAN3

Specificaties

Extra massafactor per 10 mm slag (g) 39
Extra gewicht per 10 mm slag (g) 101
Omgevingstemperatuur bereik -20°C <> +80°C
Montagepositie willekeurig
Basisgewicht voor 0 mm slag (g) 3.665
Boring (mm) 100
Aansluiting (BSP) 1/2"
Demping PPV: pneumatische demping aan beide zijden instelbaar
Lengte demping (mm) 31
Cilinderboring (mm) 100
Cilinder vierkant (mm) 110
Ontwerp structuur Zuiger; Zuigerstang; Profielloop
Hartafstand, montageboringen (mm) 89
EAN code 4052568232351
Festo artikelnr. 1384804
Slagenergie (J) 2,5
Materiaal cover Gegoten aluminium; gecoat
Materiaal cilinder vat Smeedaluminiumlegering; Glad geanodiseerd
Materiaal zuigerstang hooggelegeerd staal
Materiaal afdichtingen TPE-U(PU)
Materiaal opmerking RoHS conform
Wijze van bediening Dubbelwerkend
Montage Optional; with internal (female) thread; with accessories
Bewegende massa met 0 mm slag (g) 1.000
Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer DSBC-100-25-PPVA-N3
Eenheid Per stuk
Zuigerstang diameter (mm) 25
Zuigerstang schroefdraad M20x1,5
Schroefdraad zuiger Uitwendige schroefdraad
Pneumatische aansluiting G1/2
Positie detectie voor naderingsschakelaar
Norm ISO 15552
Slaglengte 25
Totale lengte zonder schroefdraad zuiger (mm) 187,5
Varianten Enkelzijdige zuigerstang
Werkdruk (bar) 0,4 - 12 bar

Normcilinder DSBC

Productomschrijving
- Normgebaseerde profielcilinder conform ISO 15552 met groot aantal verschillende bevestigingen.
Productdetails
- ISO 15552 (ISO 6431, VDMA 24562)
- Zelfinstellende pneumatische eindpositiedemping bespaart tijd bij de inbedrijfstelling en past zich optimaal aan veranderingen in belasting en snelheid aan
- Standaardprofiel met twee sensorgroeven
- Breed variantenaanbod voor individuele toepassingen
- Omvangrijk toebehoren voor de bevestiging in vrijwel iedere montagesituatie
- Voor positieherkenning
- Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
