Bediening
elektrisch
Omgevingstemperatuur bereik
-5°C <> +40°C
Omgevingstemperatuur
-5 ... +40ºC
Montagepositie
willekeurig
Hulppilot luchtpoort 12
G1/8
Hulppilot luchtpoort 14
G1/8
Aansluiting
1/8"
Ontwerp structuur
Plunjer
EAN code
4052568114299
Elektrische aansluiting
via F-spoel, afzonderlijk te bestellen
Festo artikelnr.
30994
Stromingsrichting
Omkeerbaar
Vrijwaring van overlap
Ja
Noodhandbediening
Indrukken

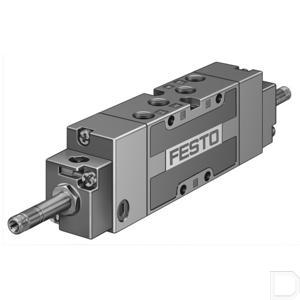

Fabrikant productnaam
MFH-5/3E-1/8-S-B
Materiaal afdichtingen
NBR
Materiaal behuizing
Aluminium spuitgietwerk
Materiaal opmerking
RoHS conform
Max. positieve testimpuls met logica 0 µs
2.200
Max. negatieve testpuls met logica 1 µs
3.700
Max. schakelfrequentie (Hz)
3
Medium
Gefilterde perslucht, geolied of niet-geolied, vacum
Gemiddelde temperatuur (°C)
-10 - 60 °C
Montage
Optional; On PR manifold; with through hole
Nen doorstroming (Nl/min)
1.000
Nominale afmeting (mm)
8
Opmerking over geforceerde dynamisering
Schakelfrequentie minstens eenmaal per week
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Werkdruk externe stuurluchtverzorging (bar)
-0,9 ... +10
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
MFH-5/3E-1/8-S-B
Eenheid
Per stuk
Stuurluchtpoort 12
G1/8
Stuurluchtpoort 14
G1/8
Stuurluchttoevoer
extern
Stuurlucht ontluchtingspoort 82
M5
Stuuruitlaatpoort 84
M5
Stuurmedium
Perslucht volgens ISO8573-1:2010 [7:4:4]
Stuurdruk
3 - 10 bar
Stuurdruk (bar)
3 ... 10
Pneumatische aansluitpoort 1
G1/8
Pneumatische aansluitpoort 2
G1/8
Pneumatische aansluitpoort 3
G1/8
Pneumatische aansluitpoort 4
G1/8
Pneumatische aansluitpoort 5
G1/8
Product gewicht
400
Afdichtingsprincipe
zacht
Standaard doorstroomsnelheid
1000 l/min
Opslagtemperatuur (celcius)
-40°C <> +60°C
Uitschakeltijd
30
Schakeltijd (ms)
25
Type aansturing
Voorgestuurd
Type reset
mechanische veer
Ventiel functie
5/3 ontlucht
Gewicht (g)
400
Breedte (mm)
26
Werkdruk (bar)
-0,9 - 10 bar
