Extra gewicht per 10 mm slag (g)
170
Omgevingstemperatuur bereik
-10°C <> +60°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
5.200
Demping
P: elastische dempingsringen/-platen aan beide zijden
Demping hoek
16
Cilinderboring (mm)
40
Ontwerp structuur
Roterende vaan
Dynamisch belastingskoppel (Nm)
1,1
EAN code
4052568201289
Festo artikelnr.
556568
Graad van fijnafstelling
- 3
Materiaal cover
Gesmede aluminiumlegering; Geanodiseerd
Materiaal zuigerstang
Affineerstaal
Materiaal afdichtingen
TPE-U(PU)
Materiaal behuizing
Smeedaluminiumlegering; Glad geanodiseerd
Max. effectsnelheid
500 mm/s
Max. zwenkfrequentie bij 6 bar
2 Hz
Wijze van bediening
double-acting
Montage
Optional; Clamped in T-slot; with external (male) thread
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer

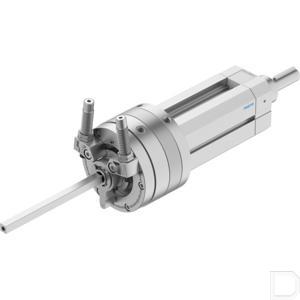

DSL-40-125-270-CC-A-S20-B
Eenheid
Per stuk
Toelaatbaar massatraagheidsmoment
0,004 kgm2
Zuigerdiameter (mm)
40
Pneumatische aansluiting
G1/8
Positie detectie
voor naderingsschakelaar
Product gewicht
5.200
Beveiliging tegen aanhaalmomenten/geleiding
Met glijlagergeleiding
Herhalingsnauwkeurigheid
0,1 deg
Rotatiehoek aanpassing
0 - 240 deg
Slaglengte
125
Hoekinstelling van / tot (°)
0 - 240
Theoretisch koppel bij 6 bar (Nm)
20
Varianten
through, hollow piston rod
Gewicht (g)
5.200
Werkdruk (bar)
2,5 - 8 bar
