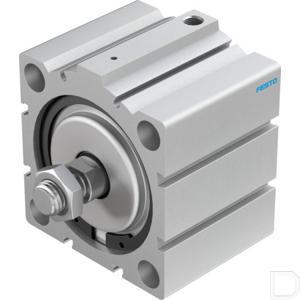

Korteslagcilinder AEVC-80-25-A-P-A

Specificaties

Volgens norm ISO 6431; Hole pattern; VDMA 24562

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Montagepositie willekeurig

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinderboring (mm) 80

Cilinder vierkant (mm) 93

Ontwerp structuur Zuiger; Zuigerstang

Hartafstand, montageboringen (mm) 72

EAN code 4052568149093

Festo artikelnr. 188305

Fabrikant productnaam AEVC-80-25-A-P-A

Materiaal Cilinderbuis: Aluminium; Frontdeksel : Aluminium; Zuigerstang : Hooggelegeerd staal; Afdichtingen : Polyurethaan

Materiaal cover Gesmede aluminiumlegering; Geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PU)

Materiaal behuizing Smeedaluminiumlegering; Geanodiseerd

Materiaal opmerking vrij van koper en PTFE

Wijze van bediening enkelwerkend; duwende werking

Montage Optioneel; met doorlopend gat; met accessoires

Bewegende massa 174 g

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer AEVC-80-25-A-P-A

Eenheid Per stuk

Zuigerstang schroefdraad M16x1,5

Zuigerstang schroefdraadlengte (mm) 22

Pneumatische aansluiting G1/8

Positie detectie voor naderingsschakelaar

Product gewicht 3.290

Veerretourkracht ingeschoven (N) 85

Slaglengte 25

Theoretische kracht bij 6 bar, uitgaand (N) 2.900

Totale lengte zonder schroefdraad zuiger (mm) 82

Gewicht (g) 3.290

Werkdruk (bar) 1 - 10 bar

Werkdruk min. max. (bar) 1 - 10

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
