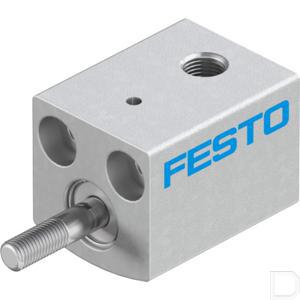

Korteslagcilinder AEVC-4-2,5-A-P

Specificaties

Omgevingstemperatuur bereik -20°C <> +80°C

Omgevingstemperatuur -20 + 80ºC

Montagepositie willekeurig

Cilinderboring (mm) 4

Ontwerp structuur Zuiger; Zuigerstang

Hartafstand, montageboringen (mm) 5,8

EAN code 4052568076405

Festo artikelnr. 188052

Materiaal Cilinderbuis : Aluminium; Frontdeksel : Aluminium; Zuigerstang : Aluminium ; Afdichtingen : Hydraterend nitrile rubber ;

Materiaal cover Gesmede aluminiumlegering; Geanodiseerd

Materiaal afdichtingen HNBR; NBR

Materiaal behuizing Smeedaluminiumlegering; Geanodiseerd

Materiaal opmerking vrij van koper en PTFE

Wijze van bediening enkelwerkend; duwende werking

Montage Optioneel; met doorlopend gat; met accessoires

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer AEVC-4-2,5-A-P

Eenheid Per stuk

Zuigerstang schroefdraad M2

Zuigerstang schroefdraadlengte (mm) 6

Pneumatische aansluiting M3

Positie detectie Nee

Product gewicht 3,7

Veerretourkracht ingeschoven (N) 1

Slaglengte 2,5

Theoretische kracht bij 6 bar, uitgaand (N) 5

Totale lengte (mm) 10

Totale lengte zonder schroefdraad zuiger (mm) 14

Totale breedte (mm) 10

Gewicht (g) 3,7

Werkdruk (bar) 2,5 - 8 bar

Werkdruk min. max. (bar) 2,5 - 8

Productomschrijving: - Snel aansprekende cilinder met uitstekende spankrachtrelatie en gatenpatroon voor de bevestiging conform VDMA 24562.

Kenmerken: - Zeer korte uitvoering; - Grote krachten bij kleine bouwgrootte; - Zuigerstang met binnen- of buitenschroefdraad; - Geoptimaliseerd in inbouwruimte en bouwhoogte; - Bevestigingsgatenbeeld conform VDMA 24562 vanaf Ø 32 mm; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef
