Alternatieve aansluiting
Zie productafbeelding
Omgevingstemperatuur bereik
-20°C <> +80°C
Omgevingstemperatuur
-20 + 80ºC
Montagepositie
willekeurig
Zwaartepunt afstand van werklast tot spanplaat mm
50
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
16
Ontwerp structuur
Geleiding
EAN code
4052568013141
Festo artikelnr.
170838
Geleiding
Plain-bearing guide
D7 (mm)
12
Slagenergie (J)
0,15
Fabrikant productnaam

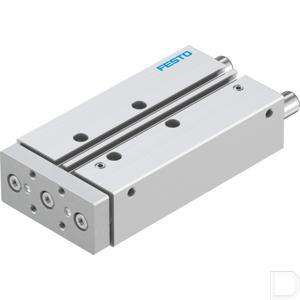

DFM-16-80-P-A-GF
Materiaal zuigerstang
hooggelegeerd staal roestvrij
Materiaal afdichtingen
NBR
Materiaal behuizing
Gesmeed aluminium legering
Materiaal opmerking
RoHS conform
Max. snelheid (m/sec.)
0,8
Max. koppel Mx (Nm)
1,28
Draaimoment max. (Nm)
1,28
Max. koppel (Nm)
1,14...1,68
Max. nuttige last als functie van de slag op gedefinieerde afstand xs
55 N
Wijze van bediening
double-acting
Bewegende massa
231 g
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Bedieningsfunctie van de aandrijfeenheid
Yoke
OEM nummer
DFM-16-80-P-A-GF
Eenheid
Per stuk
Zuigerdiameter (mm)
16
Pneumatische aansluiting
M5
Positie detectie
voor naderingsschakelaar
Product gewicht
920
Slaglengte
80
Theoretische kracht bij 6 bar, uitgaand (N)
121
Theoretische kracht bij 6 bar, ingaand (N)
90
Totale hoogte (mm)
32
Totale lengte (mm)
147
Totale breedte (mm)
67
Gewicht (g)
920
Werkdruk (bar)
2 - 10 bar
Werkdruk min. max. (bar)
2 - 10
