Alternatieve aansluiting

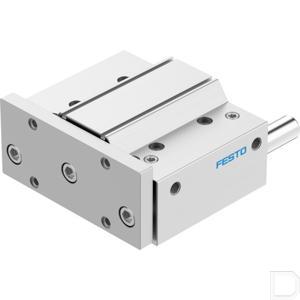

Zie productafbeelding
Omgevingstemperatuur bereik
-5°C <> +60°C
Omgevingstemperatuur
-5 + 60ºC
Montagepositie
willekeurig
Zwaartepunt afstand van werklast tot spanplaat mm
125
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
100
Ontwerp structuur
Geleiding
EAN code
4052568140502
Festo artikelnr.
170970
Geleiding
Recirculating ball bearing guide
D7 (mm)
30
Slagenergie (J)
1
Fabrikant productnaam
DFM-100-100-P-A-KF
Materiaal zuigerstang
hooggelegeerd staal roestvrij
Materiaal afdichtingen
NBR
Materiaal behuizing
Gesmeed aluminium legering
Materiaal opmerking
Vrij van koper en PTFE; RoHS conform
Max. snelheid (m/sec.)
0,4
Max. koppel Mx (Nm)
37,2
Draaimoment max. (Nm)
37,2
Max. koppel (Nm)
25,70?38,40
Max. nuttige last als functie van de slag op gedefinieerde afstand xs
480 N
Wijze van bediening
double-acting
Bewegende massa
4632 g
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Bedieningsfunctie van de aandrijfeenheid
Yoke
OEM nummer
DFM-100-100-P-A-KF
Eenheid
Per stuk
Zuigerdiameter (mm)
100
Pneumatische aansluiting
G3/8
Positie detectie
voor naderingsschakelaar
Product gewicht
14.587
Slaglengte
100
Theoretische kracht bij 6 bar, uitgaand (N)
4.712
Theoretische kracht bij 6 bar, ingaand (N)
4.418
Totale hoogte (mm)
112
Totale lengte (mm)
277
Totale breedte (mm)
240
Gewicht (g)
14.587
Werkdruk (bar)
0,5 - 10 bar
Werkdruk min. max. (bar)
0,5 - 10
