Volgens norm
ISO 15552
Extra massafactor per 10 mm slag (g)
9
Extra gewicht per 10 mm slag (g)
33
Omgevingstemperatuur bereik
0°C <> +60°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
781
Ontwerp structuur

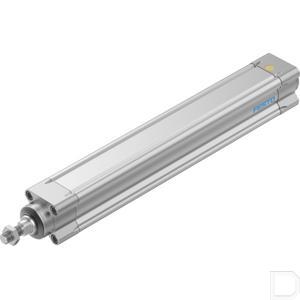

Elektro-cilinder met kogelomloopspil
Inschakelduur
100%
EAN code
4052568278229
Festo artikelnr.
8022565
Interfacecode actuator
D32
Massatraagheidsmoment JH per meter slag
0,1386 kgcm2
Massatraagheidsmoment JL per kg werklast
0,0253 kgcm2
Massatraagheidsmoment JO
0,0361 kgcm2
Materiaal cover
Smeedaluminiumlegering; Glad geanodiseerd
Materiaal cilinder vat
Smeedaluminiumlegering; Glad geanodiseerd
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. zijdelingse kracht Fq afhankelijk van de projectie x
Diagram
Max. radiale kracht op aandrijfas (N)
115
Max. acceleratie (m/s2)
15
Max. hoekverdraaiing van de zuigerstang +/-
0,25
Max. aandrijfmoment (Nm)
2
Max. voederkracht Fx (N)
1.000
Max. toelaatbare snelheid afhankelijk van slaglengte
Diagram
Max. snelheid (m/sec.)
1,11
Motortype
Stappenmotor; Servomotor
Montage
with internal (female) thread; or accessories
Bewegende massa met 0 mm slag (g)
281
Aandrijfmoment bij onbelast bedrijf (Nm)
0,1
OEM nummer
ESBF-BS-32-100-10P
Eenheid
Per stuk
Schroefdraad zuiger
Buitendraad
Positie detectie
Voor nabijheidssensor
Beveiliging tegen aanhaalmomenten/geleiding
Met glijlagergeleiding
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,01 mm
Omkeerspeling
40 µm
Materiaal schroef
Staal; Verzinkt
Maat
32
Spindel diameter (mm)
12
Spindel spil (mm)
10
Opslagtemperatuur (celcius)
-20 - 60 °C
Slaglengte
100
Werkslag (mm)
100 mm
