Extra massafactor per 10 mm slag (g)
25
Extra gewicht per 10 mm slag (g)
79
Omgevingstemperatuur bereik
-20°C <> +80°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
1.300
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
80
Cilinder vierkant (mm)
95,5
Diameter D5 (mm)
15
Afstand G (mm)
16,5
Hartafstand, montageboringen (mm)
72
EAN code
4052568171599
Festo artikelnr.
536368
Slagenergie (J)
1,8
Lengte behuizing (mm)
54

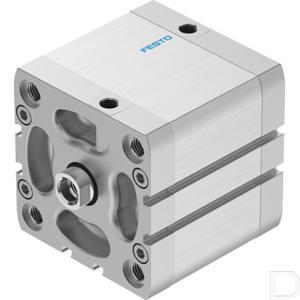

Fabrikant productnaam
ADN-80-40-I-P-A
Materiaal cover
Aluminium; Geanodiseerd
Materiaal cilinder vat
Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang
hooggelegeerd staal
Materiaal afdichtingen
TPE-U(PUR)
Materiaal opmerking
RoHS conform
Wijze van bediening
Dubbelwerkend
Montage
Optioneel; met doorgaand gat; met buitendraad; met accessoires
Bewegende massa met 0 mm slag (g)
400
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
ADN-80-40-I-P-A
Buiten lengte (mm)
62,9
Eenheid
Per stuk
Zuigerstang diameter (mm)
20
Zuigerstang schroefdraad
M12
Schroefdraad zuiger
Inwendige schroefdraad
Pneumatische aansluiting
G1/8
Positie detectie
voor naderingsschakelaar
Norm
ISO 21287
Slaglengte
40
Theoretische kracht bij 6 bar, uitgaand (N)
3.016
Theoretische kracht bij 6 bar, ingaand (N)
2.827
Schroefdraadaansluiting
M10
Schroefdraad (inch)
1/8
Varianten
Enkelzijdige zuigerstang
Werkdruk (bar)
0,6 - 10 bar
Werkdruk min. max. (bar)
0,6 - 10
