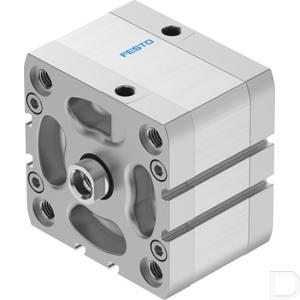

Compacte cilinder ADN-80-15-I-P-A

Downloads

Extra massafactor per 10 mm slag (g) 25

Extra gewicht per 10 mm slag (g) 79

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 1.300

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinderboring (mm) 80

Cilinder vierkant (mm) 95,5

Diameter D5 (mm) 15

Afstand G (mm) 16,5

Hartafstand, montageboringen (mm) 72

EAN code 4052568171551

Festo artikelnr. 536364

Slagenergie (J) 1,8

Lengte behuizing (mm) 54

Fabrikant productnaam ADN-80-15-I-P-A

Materiaal cover Aluminium; Geanodiseerd

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Montage Optioneel; met doorgaand gat; met buitendraad; met accessoires

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer ADN-80-15-I-P-A

Buiten lengte (mm) 62,9

Eenheid Per stuk

Zuigerstang diameter (mm) 20

Schroefdraad zuiger Inwendige schroefdraad

Positie detectie voor naderingsschakelaar

Norm ISO 21287

Slaglengte 15

Theoretische kracht bij 6 bar, uitgaand (N) 3.016

Theoretische kracht bij 6 bar, ingaand (N) 2.827

Schroefdraadaansluiting M10

Schroefdraad (inch) 1/8

Varianten Enkelzijdige zuigerstang

Werkdruk min. max. (bar) 0,6 - 10

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
