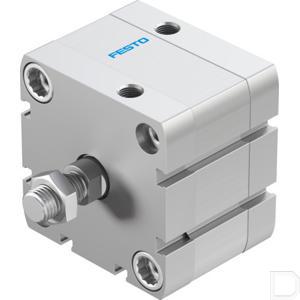

Compacte cilinder ADN-63-10-A-P-A

Merk Festo  |  Artikelnummer: ADN6310APA

Downloads

Specificaties

Extra massafactor per 10 mm slag (g) 16
Extra gewicht per 10 mm slag (g) 59
Omgevingstemperatuur bereik -20°C <> +80°C
Montagepositie willekeurig
Basisgewicht voor 0 mm slag (g) 722
Demping P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm) 63
Cilinder vierkant (mm) 75,5
Diameter D5 (mm) 12
Afstand G (mm) 15
Hartafstand, montageboringen (mm) 56,5
EAN code 4052568171308
Festo artikelnr. 536332
Lengte behuizing (mm) 49
Fabrikant productnaam ADN-63-10-A-P-A
Materiaal cover Aluminium; Geanodiseerd
Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang Hooggelegeerd staal
Materiaal afdichtingen TPE-U(PUR)
Materiaal opmerking RoHS conform
Wijze van bediening Dubbelwerkend
Montage Optioneel: ; met doorlopend gat; met inwendige draad (binnendraad); met accessoires
Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer ADN-63-10-A-P-A
Buiten lengte (mm) 56,5
Eenheid Per stuk
Zuigerstang diameter (mm) 16
Zuigerstang schroefdraad M12x1,25
Schroefdraad zuiger Uitwendige schroefdraad
Pneumatische aansluiting G1/8
Positie detectie Voor nabijheidssensor
Norm ISO 21287
Slaglengte 10
Theoretische kracht bij 6 bar, uitgaand (N) 1.870
Theoretische kracht bij 6 bar, ingaand (N) 1.750
Schroefdraadaansluiting M8
Varianten Enkelzijdige zuigerstang
Werkdruk min. max. (bar) 0,6 - 10

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:
Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.
Eigenschappen
- ISO 21287
- Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552
- Zuigerstang met binnen- of buitenschroefdraad
- Breed variantenaanbod voor individuele toepassingen
- Voor positieherkenning
E-mail ons feedback over dit product.
btw
€ 120,49 excl. btw
€ 145,79 incl. btw
€ 120,49 excl. btw
€ 145,79 incl. btw
Controleer voorraad
Levertijd onbekend
