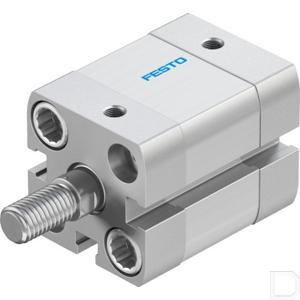

Compacte cilinder ADN-20-10-A-P-A

Merk Festo  |  Artikelnummer: ADN2010APA

Downloads

Specificaties

Extra massafactor per 10 mm slag (g) 6
Extra gewicht per 10 mm slag (g) 21
Omgevingstemperatuur bereik -20°C <> +80°C
Montagepositie willekeurig
Basisgewicht voor 0 mm slag (g) 131
Demping P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm) 20
Cilinder vierkant (mm) 35,5
Diameter D5 (mm) 9
Afstand G (mm) 12
Hartafstand, montageboringen (mm) 22
EAN code 4052568087401
Festo artikelnr. 536235
Lengte behuizing (mm) 37
Fabrikant productnaam ADN-20-10-A-P-A
Materiaal cover Aluminium; Geanodiseerd
Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang Hooggelegeerd staal
Materiaal afdichtingen TPE-U(PUR)
Materiaal opmerking RoHS conform
Wijze van bediening Dubbelwerkend
Montage Optioneel: ; met doorlopend gat; met inwendige draad (binnendraad); met accessoires
Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer ADN-20-10-A-P-A
Buiten lengte (mm) 42,5
Eenheid Per stuk
Zuigerstang diameter (mm) 10
Zuigerstang schroefdraad M8
Schroefdraad zuiger Uitwendige schroefdraad
Pneumatische aansluiting M5
Positie detectie Voor nabijheidssensor
Norm ISO 21287
Slaglengte 10
Theoretische kracht bij 6 bar, uitgaand (N) 188
Theoretische kracht bij 6 bar, ingaand (N) 141
Schroefdraadaansluiting M5
Varianten Enkelzijdige zuigerstang
Werkdruk min. max. (bar) 0,6 - 10

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:
Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.
Eigenschappen
- ISO 21287
- Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552
- Zuigerstang met binnen- of buitenschroefdraad
- Breed variantenaanbod voor individuele toepassingen
- Voor positieherkenning
E-mail ons feedback over dit product.
btw
€ 51,22 excl. btw
€ 61,98 incl. btw
€ 51,22 excl. btw
€ 61,98 incl. btw
Controleer voorraad
Levertijd onbekend
