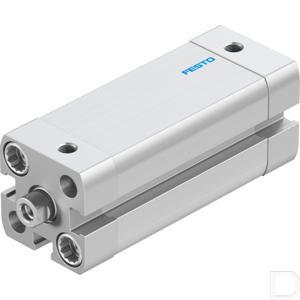

Compacte cilinder ADN-16-40-I-P-A

Downloads

Documentatie

Bekijk de varianten

Specificaties

Extra massafactor per 10 mm slag (g) 4

Extra gewicht per 10 mm slag (g) 14

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 79

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinderboring (mm) 16

Cilinder vierkant (mm) 29

Diameter D5 (mm) 6

Afstand G (mm) 11

Hartafstand, montageboringen (mm) 18

EAN code 4052568087388

Festo artikelnr. 536232

Slagenergie (J) 0,15

Lengte behuizing (mm) 35

Fabrikant productnaam ADN-16-40-I-P-A

Materiaal cover Aluminium; Geanodiseerd

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Montage Optioneel; met doorgaand gat; met buitendraad; met accessoires

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer ADN-16-40-I-P-A

Buiten lengte (mm) 39,7

Eenheid Per stuk

Zuigerstang diameter (mm) 8

Schroefdraad zuiger Inwendige schroefdraad

Positie detectie voor naderingsschakelaar

Norm ISO 21287

Slaglengte 40

Theoretische kracht bij 6 bar, uitgaand (N) 121

Theoretische kracht bij 6 bar, ingaand (N) 90

Draad M5

Schroefdraadaansluiting M4

Schroefdraad (M) 5

Varianten Enkelzijdige zuigerstang

Werkdruk min. max. (bar) 0,6 - 10

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
