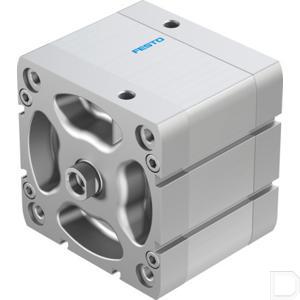

Compacte cilinder ADN-100-30-I-PPS-A

Downloads

Extra massafactor per 10 mm slag (g) 25

Extra gewicht per 10 mm slag (g) 98

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 2.154

Demping PPS: Zelfinstellende pneumatische eindpositiedemping

Lengte demping (mm) 10

Cilinderboring (mm) 100

EAN code 4052568225490

Festo artikelnr. 577194

Slagenergie (J) 2,5

Materiaal cover Gegoten aluminium; gecoat

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Montage Optioneel; met doorgaand gat; met buitendraad; met accessoires

Bewegende massa met 0 mm slag (g) 570

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer ADN-100-30-I-PPS-A

Eenheid Per stuk

Zuigerstang diameter (mm) 20

Zuigerstang schroefdraad M8

Schroefdraad zuiger Uitwendige schroefdraad

Pneumatische aansluiting G1/8

Positie detectie voor naderingsschakelaar

Norm ISO 21287

Slaglengte 30

Varianten Enkelzijdige zuigerstang

Werkdruk (bar) 1 - 10 bar

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
