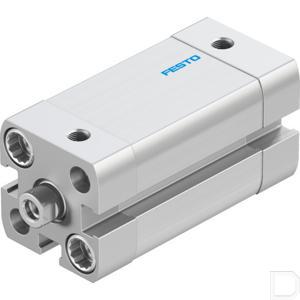

Compacte cilinder ADN-16-25-I-P-A

Merk Festo  |  Artikelnummer: ADN1625IPA

Downloads

Specificaties

Extra massafactor per 10 mm slag (g) 4
Extra gewicht per 10 mm slag (g) 14
Omgevingstemperatuur bereik -20°C <> +80°C
Montagepositie willekeurig
Basisgewicht voor 0 mm slag (g) 79
Demping P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm) 16
Cilinder vierkant (mm) 29
Diameter D5 (mm) 6
Afstand G (mm) 11
Hartafstand, montageboringen (mm) 18
EAN code 4052568087364
Festo artikelnr. 536230
Slagenergie (J) 0,15
Lengte behuizing (mm) 35
Fabrikant productnaam ADN-16-25-I-P-A
Materiaal cover Aluminium; Geanodiseerd
Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang hooggelegeerd staal
Materiaal afdichtingen TPE-U(PUR)
Materiaal opmerking RoHS conform
Wijze van bediening Dubbelwerkend
Montage Optioneel; met doorgaand gat; met buitendraad; met accessoires
Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer ADN-16-25-I-P-A
Buiten lengte (mm) 39,7
Eenheid Per stuk
Zuigerstang diameter (mm) 8
Schroefdraad zuiger Inwendige schroefdraad
Positie detectie voor naderingsschakelaar
Norm ISO 21287
Slaglengte 25
Theoretische kracht bij 6 bar, uitgaand (N) 121
Theoretische kracht bij 6 bar, ingaand (N) 90
Draad M5
Schroefdraadaansluiting M4
Schroefdraad (M) 5
Varianten Enkelzijdige zuigerstang
Werkdruk min. max. (bar) 0,6 - 10

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:
Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.
Eigenschappen
- ISO 21287
- Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552
- Zuigerstang met binnen- of buitenschroefdraad
- Breed variantenaanbod voor individuele toepassingen
- Voor positieherkenning
- Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
